Kuruluma hazır drylin® SLW-XY tablalar

Hızlı teslimat, uygun maliyetli ve özelleştirilmiş

Lineeer modüller bir çalışma yüzeyinde konumun hassas bir şekilde ayarlanmasını sağlayabilir. drylin® SLW-XY tablalarıyla bu artık daha kolay. igus, istediğiniz çalışma yüzeyine uygun, kuruluma hazır XY tablaları geliştirdi.
  • İki ayar yönü için sadece 1 birim
  • 500mm x 500mm'ye kadar çalışma yüzeyi için
  • Aynı strok uzunlukları veya bireysel konfigürasyon
  • Aynı zamanda aksesuarlar da verilecektir
SLW-XY tablaları 4 boyutta mevcuttur drylin® W lineer sistem bileşenleri lineer kılavuz olarak kullanılır.
İgus'tan SLW-XY tabla drylin E
igus® ile teknolojiyi geliştirin Teknolojinizi artırın
  • İki yönde eğilmeye karşı kararlı ayar
  • Aynı strok uzunluğu veya bireysel uzunluk seçeneği, trapez diş sayesinde kendinden kilitlemeli
  • dryspin® yüksek helis vida dişiyle hızlı sorunsuz operasyon
  • Açıklık ayarı ve ön gerilim (isteğe bağlı)
igus® ile maliyeti azaltın Maliyetinizi azaltın
  • Her iki ayar için tek bir lineer modülün kuruluma hazır teslimatı sayesinde daha az inşaat çalışması
  • drylin® W lineer sistemden lineer kılavuz
  • Vidalı mil kelepçesi, konum göstergesi ve volanı içeren kolay konfigürasyon
igus® nasıl çalıştığını gösteriyor! Dayanıklı
  • Alan oranı (montaj yüksekliği/çalışma yüzeyi) her zaman ≤ 2
  • 500 mm x 500 mm'ye kadar çalışma yüzeyleri için test edilmiştir: TR14x4 trapez dişli (SLW-XY-1660), dinamik eksenel yük 500N, strok uzunluğu 200 mm, ilerleme hızı 0,4 m / dak, hız 100 rpm, minimum kullanım ömrü 62.863 çift strok
Plastikten Yağa - igus® sürdürülebilirdir Sürdürülebilirlik
  • İki yerine bir modül ile iki yönde konumlandırma
  • Yağlama gerektirmez, temiz, bakım gerektirmez
  • igus sürdürülebilirliği konusunda daha detaylı bilgi için: PlastiktenYağa
drylin XY tablaları yağlama gerektirmez

Yağlama gerektirmez

drylin XY tablaları sessiz çalışır

Sessiz çalışma

drylin XY tablaları korozyona karşı dayanıklıdır

Korozyona karşı dayanıklıdır

drylin XY tablalarının formatı ayarlanabilir

Formatı ayarlanabilir

drylin XY tablaları 150°'ye kadar sıcaklığı dayanıklıdır

+150°C'ye kadar sıcaklığa dayanıklı

drylin XY tablaları uygun maliyetlidir

Uygun maliyetli

Teknik veriler ve ölçüler [mm]

Parça No. Maks. strok
uzunluğu [mm]
 A
-0.3
[mm]
 H

[mm]		 E1
±0.15
[mm]
 E2
±0.15
[mm]		 Baz
uzunluk lx
[mm]		 Baz
uzunluk ly
[mm]		 f

[mm]		 lt

[mm]
 tk
±0.1
[mm]		 ts

[mm]		 tg


 kt

[mm]
2 hafta içinde kargoya verilir SLW-XY-0630 150 54 38 40 45 94 94 1,5 20 9 7 - 6
2 hafta içinde kargoya verilir SLW-XY-0660 300 85 38 71 76 125 125 1,5 20 11 6,6 - 8
2 hafta içinde kargoya verilir SLW-XY-1040 300 74 48 60 60 117 117 1,5 22 11 6,8 M8 6,4
Talep üzerine teslimat süresi SLW-XY-1040-PL (1) 300 74 48 60 60 117 117 1,5 22 11 6,8 M8 6,4
Talep üzerine teslimat süresi SLW-XY-1080 300 108 48 94 94 151 151 1,5 22 11 6,8 M8 6,4
Talep üzerine teslimat süresi SLW-XY-1080-PL (1) 300 108 48 94 94 151 151 1,5 22 11 6,8 M8 6,4
2 hafta içinde kargoya verilir SLW-XY-1660 400 104 72,5 84 86 154 154 1,5 25 15 9 - 8,6
Talep üzerine teslimat süresi SLW-XY-2080 500 134 82 116 116 190 190 1,5 28 15 8,6 - 8,6
Seçilen parça hakkında daha fazla bilgi:
3D CAD 3D CAD
Numune talebi Numune talebi
PDF PDF
Fiyat teklifi isteği Fiyat teklifi isteği
myCatalog myCatalog

(1) Preload

Parça No. sg

 d
[mm]		 T

 l1
[mm]		 d1
standart
 d1
alternatif
 l2
[mm]		 d2
standart
 d2
alternatif
 ha1
[mm]
 ha2
[mm]		 W
ha2-ha1
[mm]
2 hafta içinde kargoya verilir SLW-XY-0630 M4 5 M8 15 M8 M8 15 M8 9,5 28,5 18,4 istek üzerine Alışveriş sepetine ekle
2 hafta içinde kargoya verilir SLW-XY-0660 M4 5 15 Tr08x1.5 15 - 9,5 28,5 19 istek üzerine Alışveriş sepetine ekle
2 hafta içinde kargoya verilir SLW-XY-1040 M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 istek üzerine Alışveriş sepetine ekle
Talep üzerine teslimat süresi SLW-XY-1040-PL (1) M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 istek üzerine Alışveriş sepetine ekle
Talep üzerine teslimat süresi SLW-XY-1080 M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 istek üzerine Alışveriş sepetine ekle
Talep üzerine teslimat süresi SLW-XY-1080-PL (1) M6 10 17 TR10x2 Tr10x2 17 6h9 14,5 33,5 19 istek üzerine Alışveriş sepetine ekle
2 hafta içinde kargoya verilir SLW-XY-1660 M8 16 M8 20 TR14x4 8h9 20 8h9 8h9 18,5 54 35,5 istek üzerine Alışveriş sepetine ekle
Talep üzerine teslimat süresi SLW-XY-2080 M8 20 M8 26 12h9 26 12h9 23 59 36 istek üzerine Alışveriş sepetine ekle
Seçilen parça hakkında daha fazla bilgi:
3D CAD 3D CAD
Numune talebi Numune talebi
PDF PDF
Fiyat teklifi isteği Fiyat teklifi isteği
myCatalog myCatalog

(1) Preload

igus'tan drylin SLW-XY tablası

İstek gönderebilirsiniz

drylin uzmanlarına bir istek gönderin
İstek gönderebilirsiniz

Yenilikler katalogunu indirin

2020 drylin lineer teknoloji yenilikleri
İndirmeye gidin

Tüm drylin® yenilikleri 2020

Tüm drylin yenilikleri 2020
drylin®2020 Yeniliklerine Genel Bakış

SLW lineer modül sisteminin avantajlarını test edin

Ücretsiz numuneniz masanızda

igus SLW kılavuz vida tahrikli lineer ünitelerin temelinde, bakım gerektirmeyen ve kendinden yağlı dry-tech yüksek performanslı polimerlerin yanı sıra drylin W lineer modül sistemi yatıyor. Yağlayıcı yatak malzemesinin kendinde bulunduğundan lineer eksenleri ve lineer modülü kuru çalışmaya uygun hâle getiriyor, yani tüm kullanım ömürleri boyunca bakım gerektirmiyorlar. Kendi gözlerinizle görün, bizden ücretsiz bir numune isteyin.

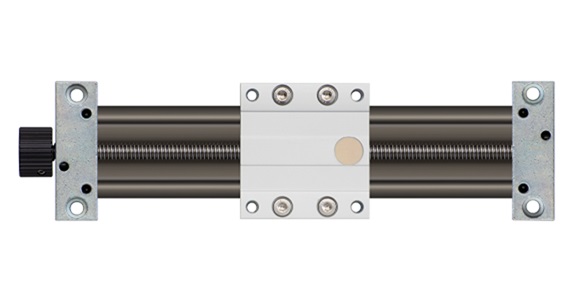

Ücretsiz SLW lineer modül numunesi isteyin!
SLW lineer modül numunenizi sipariş edin
