triflex®  R - 3D hareketli kablo kanalı

Üç boyutlu uzayda robotik ve robotik olmayan uygulamalara yönelik e-chain®

TRC ve triflex® R serisinin TRE tasarımlarını neyin özel kıldığını buradan öğrenin.

triflex® R serisini her açıdan deneyimleyin

Oynat düğmesiyle animasyonu başlatın ve fare ile görüş açısını değiştirin

1... TRE „kolay“ Tasarımı

"kolay" mekanizması sayesinde kablo ve hortumların şimşek hızında doldurulması

... "düşme güvenliğiyle" kolay doldurma - kabloları baş parmağınızla kanal için bastırmanız yeterli ... montaj süresini %80'e varan oranda kısaltın

Çalışma prensibi ayrıntıları

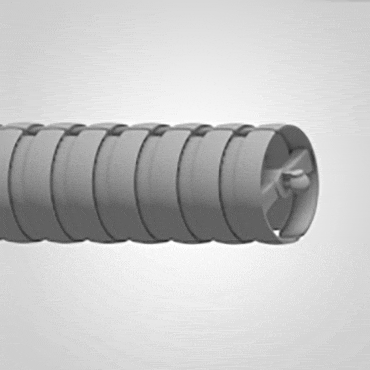

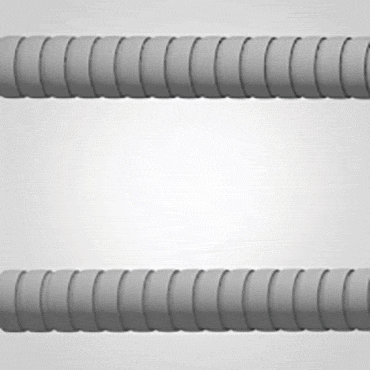

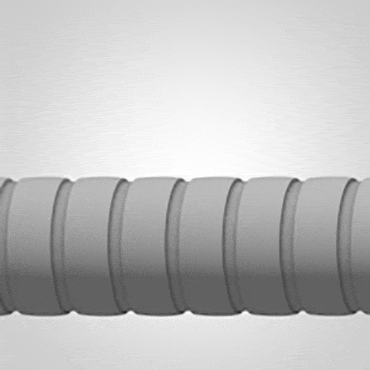

Çift kilit

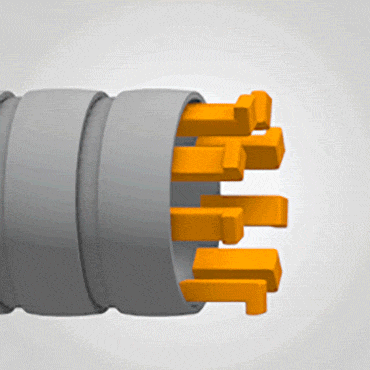

"kolay" açma mekanizması

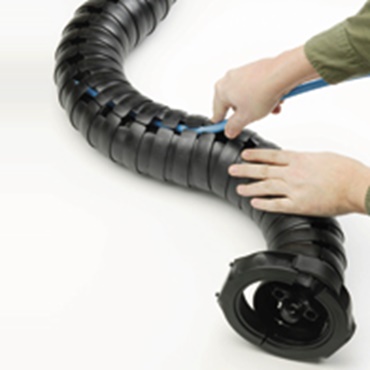

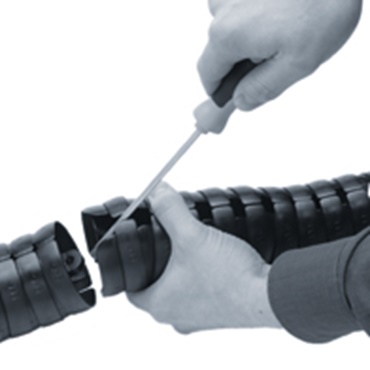

Kablolar ve hortumlar başparmağınızla kanal içine kolayca bastırılabilir. Bu, montaj süresini %80'e varan seviyede kısaltır.

igus® testleri

germe testi

Montaj süresini ve kesme süresini %80 kısaltın.

Montaj süresi: Ø 6 ve 10 mm boyutunda 2 kablonun yerleştirilmesi (bu ve diğer pek çok test hakkında size ayrıntılı bilgi sağlamaktan memnuniyet duyarız)

Tatbikat örnekleri

CNC çok milli torna tezgahı

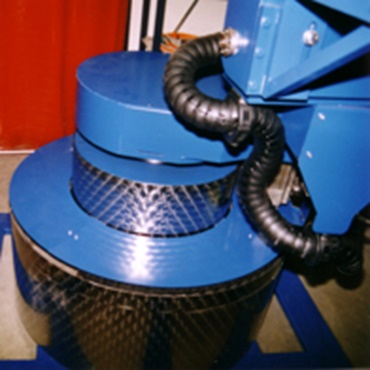

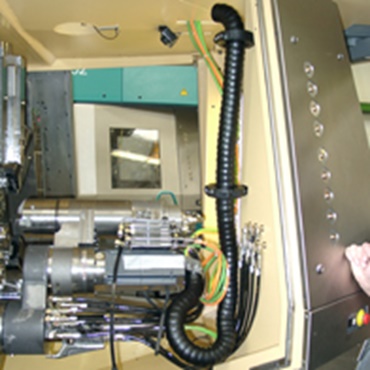

CNC çok milli torna tezgahında bir dizi triflex® R hareketli kablo kanalı. "Kolay" mekanizması sayesinde hızlı kablo montajı

2... Treyler mekanizması sayesinde yüksek burulma gücü emilimi

... 1000 N'a kadar burulma gücü değeri mümkündür - kırılma dayanımı birkaç kat artar

Çalışma prensibi ayrıntıları

Treyler prensibi

Treyler prensibi

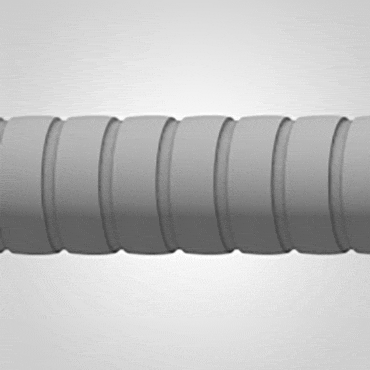

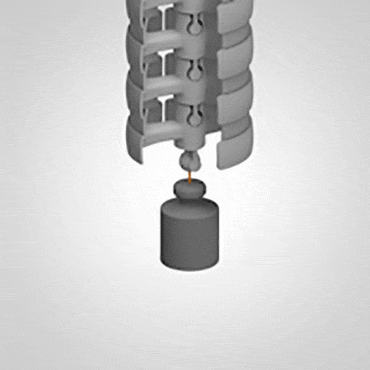

Özel treyler mekanizması sayesinde triflex® R, yüksek burulma güçlerini emebilir.

igus® testleri

germe testi

Test 3602: burulma gücü testi

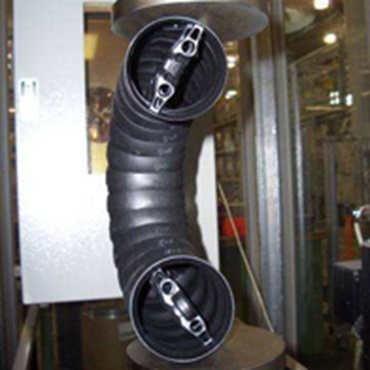

TRE.100.145 ile igus® laboratuarında burulma gücü testi: 3846 N burulma gücü

Tatbikat örnekleri

Kaynak robotu

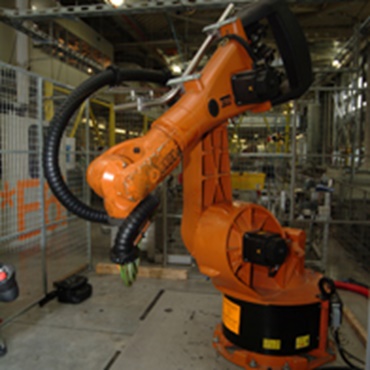

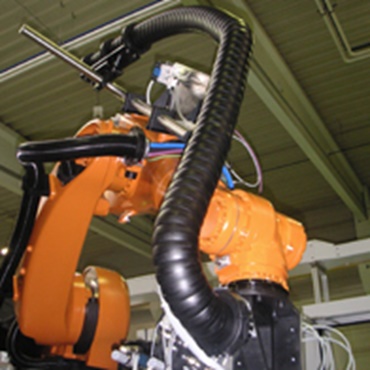

Robot hareketleri için yüksek ivmelenme ve yön değişimleri tipiktir. igus® treyler mekanizması sayesinde baklalar birlikte kalır.

3. Tanımlanmış minimum bükülme yarıçapı

Kabloların maksimum hizmet ömrü için
Medya hortumlarının bükülmesini önler

Çalışma prensibi ayrıntıları

Çift kilit

min. bükme yarıçapı

Tüm triflex® R tipleri, tanımlı bir minimum bükme yarıçapı değerine sahiptir. Böylece ne kablolar ne de hortumlar aşırı sıkıştırılmaz ve bu nedenle hasar görmez. Bu sayede uygulamanın işletim güvenilirliği ile kablo ve hortumların servis ömrü artar.

igus® testleri

germe testi

Test 3418: kopma mukavemeti

Yarıçapta maksimum kopma mukavemeti testi. Aşırı yarıçap durdurma dayanağında min. 217 N yük, örneğin bir TRC.40.058 için

Tatbikat örnekleri

Paletleme robotu

En küçük robot boyutları aynı zamanda kablolarda en dar hareket kontrol yarıçapı gerektirir. triflex® tanımlanan minimum bükme yarıçapı sayesinde kabloları ve hortumları korur

4... Her bir kablo kanalı baklasında burulma durdurma dayanağı

Kablolar üzerinde minimum burulma yükü

Çalışma prensibi ayrıntıları

Çift kilit

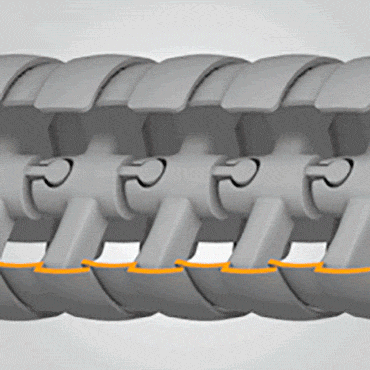

Burulma durdurma dayanağı

Her bir triflex® R kablo kanalı baklasının yaklaşık +/-10° durdurma dayanağı bulunur. Bu dayanak, robot uygulamalarında oluşan burulmayı tüm kablo kanalı uzunluğu boyunca dağıtır ve hortumların ve kabloların servis ömrünü uzatır.

igus® testleri

Burulma testleri

Test: Burulma

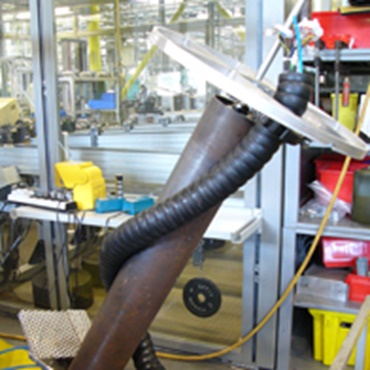

igus® laboratuarı triflex® R ve kablolar üzerinde burulma testleri gerçekleştirmektedir ve bu sırada triflex® R bükülür ve "yuvarlanarak katlanır"

Tatbikat örnekleri

Kaynak robotu

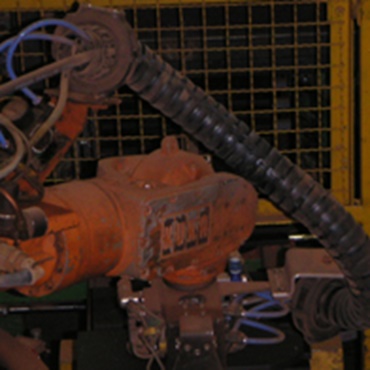

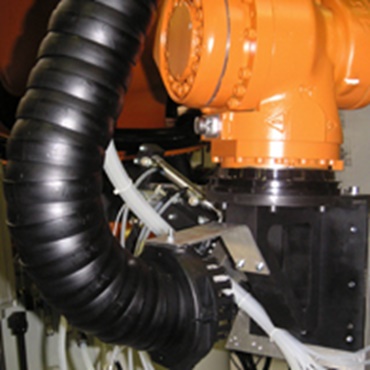

Özellikle robot kafasında dar bükme ve burulma hareketleri görülür. Bu durumda triflex® R, belirlenen burulma dayanağı ile kabloların bükülmesini sınırlar ve bükülmeyi daha geniş bir uzunluğa dağıtır. Böylece hortum ve kabloların servis ömrü uzar.

5... TRC "kapalı" tasarım

Kapalı, çiplere dayanıklı tasarım

Çalışma prensibi ayrıntıları

Çift kilit

Kapalı tasarım

TRC konfigürasyonu - "C" kapalıyı ifade eder - kapalı bir 3 boyutlu kablo kanalı modelidir. Bu model talaş korumalıdır ve kabloları ve hortumları hasar verebilecek ortamlara karşı korur.

igus® testleri

germe testi

Test: talaş geçirmezlik

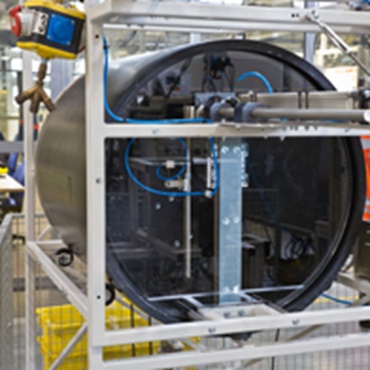

Çok sayıda igus® e-boruda geçirmezlik testi gerçekleştirmek amacıyla özel talaş tamburları kullanıyoruz. Tanımlı talaşlar (miktar ve tür) kullanarak, hareket kontrol uygulamaları için güvenilir açıklamalar yapabiliyoruz.

Tatbikat örnekleri

Seramik fabrikası

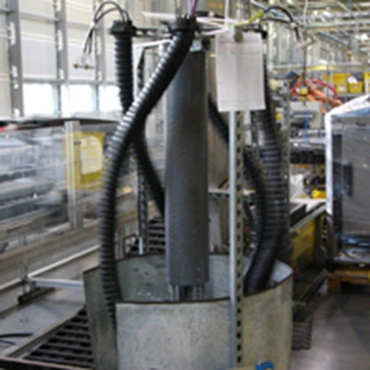

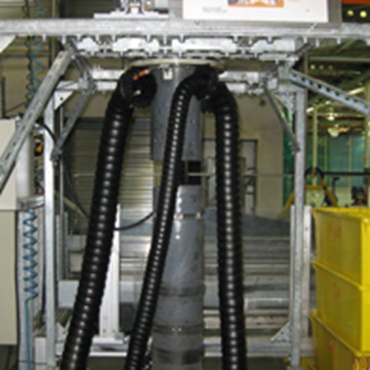

Bir seramik fabrikasındaki paletleme robotunda önemli seviyede toz ve kir yükü. triflex® R hareketli kablo kanallarının sadece geçirimsiz olması gerekmemekte aynı zamanda aşındırıcı toza dayanıklı olması gerekmektedir.

6... Dış bükme yarıçapı durdurma dayanakları

... maksimum stabilite için

Çalışma prensibi ayrıntıları

Çift kilit

Dış durdurma dayanakları

Dış bükme yarıçapı durdurma dayanakları, maksimum yarıçap stabilitesi sağlar ve kabloları ve hortumları güvenilir şekilde korur.

igus® testleri

germe testi

Test 3242: Koparma yükü

Dış durdurma dayanaklarının dayanıklılığını igus® laboratuarında da test ediyoruz.

Tatbikat örnekleri

triflex

Takım tezgahları

Kabloları kopmaya karşı korumak ve kabloları engelleyen kenarlar olmadan onları içerde tutmak için bükülme yarıçapları durdurma dayanakları, dış tarafta ve son derece sabit olmalıdır.

7... Rahat kısaltma ve uzatma için modüler sistem

... çelik halat, yay veya benzeri gerekmez

Çalışma prensibi ayrıntıları

Kolay montaj/sökme

Kolay montaj/sökme

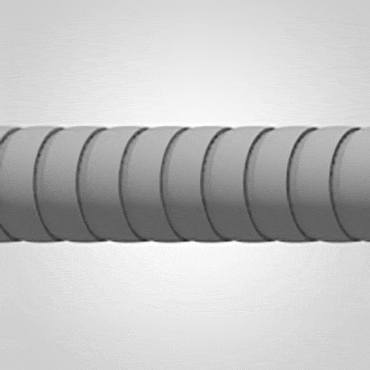

Modüler tasarım sayesinde triflex® R gerektiği şekilde uzatılabilir ve kısaltılabilir. Bu, kurulu olmasına karşın maksimum esneklik sağlar.

igus® testleri

germe testi

Montaj örneği

Çelik halat, yay veya benzerini kesmek gerekmez. Enjeksiyon kalıplı bir parça, bu nedenle "istendiğinde" uzatılır ve kısaltılır.

Tatbikat örnekleri

triflex

Taşıma robotu

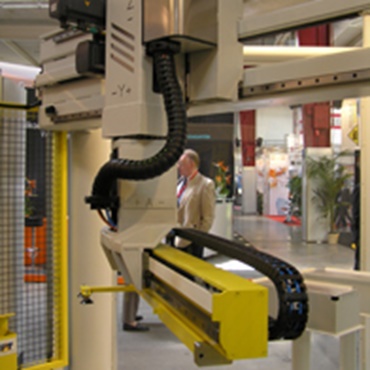

Geleneksel igus® Hareketli Kablo Kanallarında olduğu gibi triflex® R Hareketli Kablo Kanalları kablo kanalının "herhangi bir" noktasından uzatılabilir veya kısaltılabilir.

8... ESD sürümü olarak da mevcuttur

... EX uygulamaları için

Çalışma prensibi ayrıntıları

Çift kilit

İletken malzeme, igumid ESD

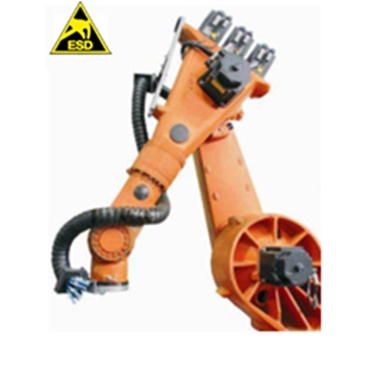

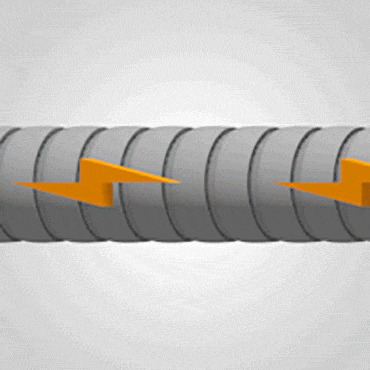

ESD veya E koruma bölgeleri için "iletken" malzemeden üretilmiş TRE + TRC modelleri de mevcuttur. Sayısız uygulamada denenmiş ve test edilmiştir.

igus® testleri

germe testi

Test 3337: elektrik direnci

500.000 çevrimden sonra bile burada test edilen serinin, yani TRC.40.058.0.ESD serisinin elektrik direnci hâlâ 70 MOhm'dur

Tatbikat örnekleri

triflex

Medikal robot

Pek çok endüstri alanında odak noktası, çok farklı gereksinimler üzerinde dağılmıştır. Patlamaya karşı koruma özelliğinden temiz odalarda kullanıma uygunluğa kadar

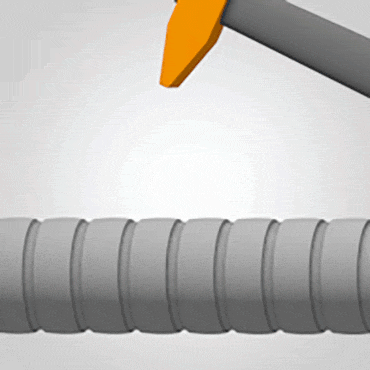

9... Darbeye dayanıklı, sağlam, aşınmaya dayanıklı

... Poliamitten elastik ama darbeye dayanıklı plastik malzeme

Çalışma prensibi ayrıntıları

Sağlam

Sağlam

TRE/TRC sürümü robotlar üzerindeki zorlu uygulamalar için uygundur. Uzun yıllardır zorlu ortamlarda değerlerini kanıtlamaktadırlar.

igus® testleri

germe testi

Test: döndürme testi

Kablo dolu triflex® R darbe dayanımı döndürme testlerinde test edilir.

Tatbikat örnekleri

3 boyutlu plazma kesici

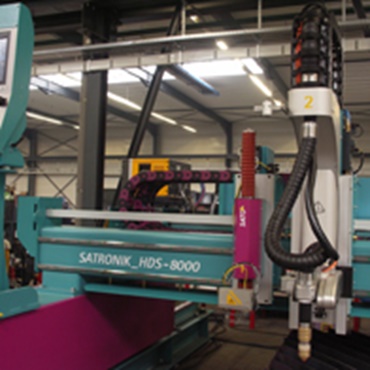

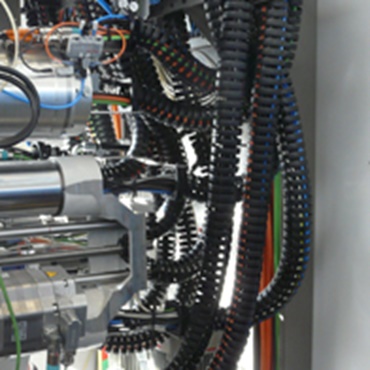

igus® triflex® TRE'ye ek olarak diğer hareketli kablo kanalları (E2/000, E4.1) ve drylin® lineer kılavuzları (drylin® W) de bu plazma kesiciye takılmıştır.

10... Bağlama pabuçlu standart montaj braketi

... Güvenilir ve hızlı bağlama pabucu

Çalışma prensibi ayrıntıları

Çift kilit

Modüler aksesuarlar

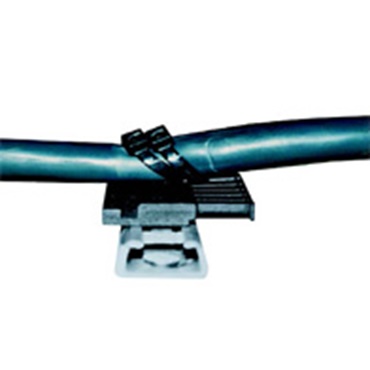

Kolay montaj için gerginlik giderici kanal tarak pleytli montaj braketleri mevcuttur. Bu sayede, kanal tarak pleytleri ile kablo ve hortumlarda hızlı ve rahat bir şekilde gerginlik giderme sağlanır. Montaj braketleri elle açılır kapatılır.

igus® testleri

germe testi

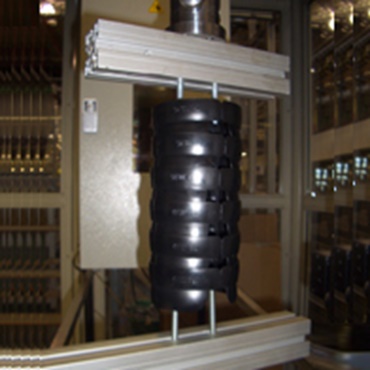

Test: Germe testi

Kablo bağlı igus® kanal tarak pleytinde gerilme mukavemeti testi

Tatbikat örnekleri

Taşıma robotu

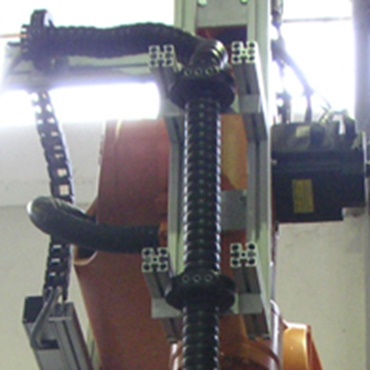

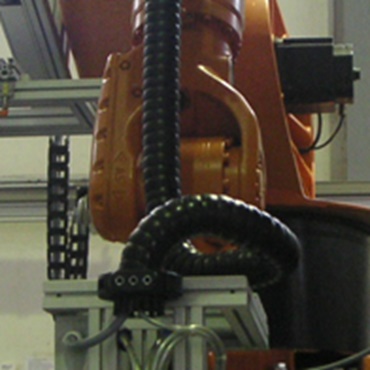

Güvenilir şekilde gerginlik giderme sağlanır ve uzatma baklası sayesinde robota optimum şekilde monte edilir.

11... Ara bağlantı olarak montaj braketi

... Robota optimum bağlantı

Çalışma prensibi ayrıntıları

Aksesuarlar

Aksesuarlar

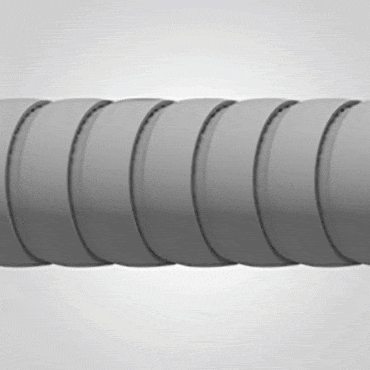

Uzatma baklası olarak montaj braketi kullanarak, triflex® R hareketli kablo kanalları için herhangi bir konumda sabitleme/gerilim giderme sağlanabilir.

igus® testleri

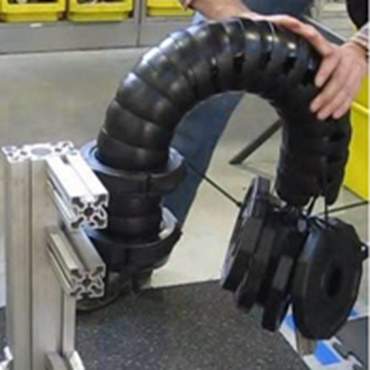

germe testi Uzatma baklası tutma gücü

Tatbikat örnekleri

Robotlar

Güvenilir şekilde gerginlik giderme sağlanır ve uzatma baklası sayesinde robota optimum şekilde monte edilir.

12...Robot konfigürasyon aracı

www.igus. eu/quickrobot

Robot cihazınız için sadece birkaç tıklama

Çalışma prensibi ayrıntıları

Çift kilit

Çevrimiçi Araç

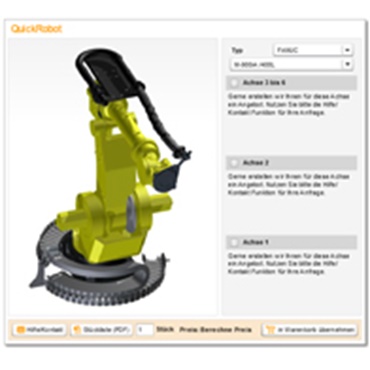

igus® QuickRobot, robot enerji besleme sistemleri için bir konfigürasyon aracıdır. Sadece birkaç tıklamayla, 79 robot modeli için eşleşen konfigürasyon seçilebilir.
Çevrimiçi Araca

igus® testleri

germe testi

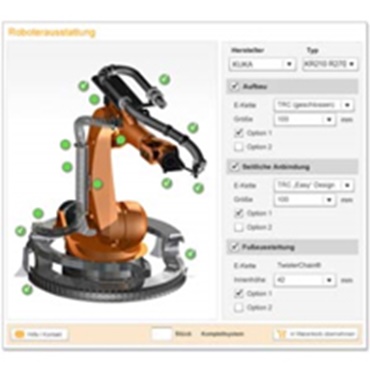

Robot konfigürasyonu aracı

Üreticiye göre robot tipi seçimi ve çapa göre gereken kanal boyutu

Opsiyonel öğeler seçilebilir

Parça listesi PDF biçiminde oluşturulur

Bir parça numarası ile eksen başına ekipman opsiyonu rahatça sipariş edilebilir.

Tatbikat örnekleri

Özel sipariş verme

Doğrudan çevrimiçi veya parça listesi ile sipariş verme.

13... Çok sayıda bükülebilir kablo mevcuttur

www.chainflex.eu

... 100'den fazla farklı bükülebilir kablo stoktan mevcuttur

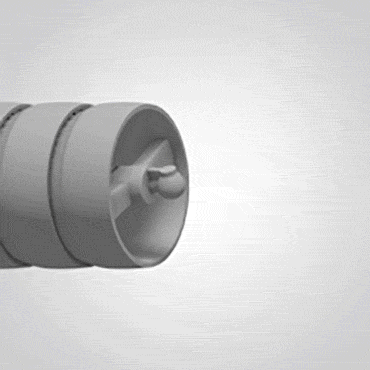

Çalışma prensibi ayrıntıları

Çift kilit

CF.Robot

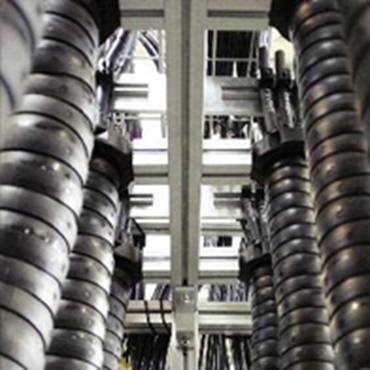

Yaklaşık 100 farklı CFRobot kablosu kesme ücreti ve minimum miktar olmadan stoktan mevcuttur. Ayrıca konektörlü tamamen döşenmiş şekilde veya komple, takmaya hazır readychain® sistemi olarak da tedarik ediyoruz.

igus® testleri

germe testi

Kablo testi

Bir triflex® R enerji besleme sistemindeki tüm chainflex® ROBOT kabloları 1 metre sabit nokta boşluğu ve ±180° burulma ile en az 3 milyon kez bükülmüştür.

Tatbikat örnekleri

Komple ve güvenilir.

Son derece esnek triflex® R robot hareketli kablo kanalı ve buna uygun, uzun ömürlü chainflex® CF.Robot burulma kabloları

14. Akıllı durum izleme

i. Akıllı plastiklerden Sense TR.B

Çok eksenli ve endüstriyel robotlarda bile beklenmedik arızaları önleyerek kesinti sürelerinden kaynaklı yüksek maliyetleri engeller

Nasıl çalışır

i.Sense TR.B sensörü, ek yazılım maliyetleri oluşturmadan doğrudan müşterinin PLC kontrol sistemine bağlanır.Bir zincirin halkası koparsa, sistem zincire takılı halatın boyunda meydana gelen değişikliği algılayarak sistem kontrolüne dijital bir sinyal gönderebilir.

igus® tarafından test edilmiştir

Çekme testi Endüstriyel robotlarda kullanılan dinamik enerji aktarma sistemleri üzerine sektördeki en kapsamlı test laboratuvarında  sürdürülen test serileri

Uygulama örneği

Son derece esnek bir robot olan e-chain® triflex® R, uyumlu, uzun ömürlü burulma kabloları chainflex® CF.Robot, ve akıllı durum izleme i.Sense TR.B.
2023 akıllı plastik haberleri: i.Sense TR.B - triflex® R 3D zincirler için durum izleme

Numune siparişi

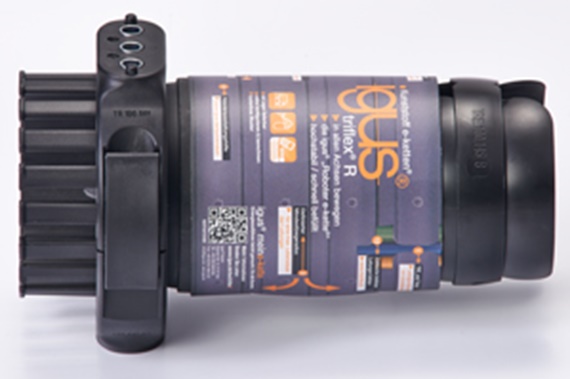

TRE manşonu
