Yatağınızı şimdi değiştirin ...
ve maliyetleri %40'a kadar düşürün
Online mağazaya gidin

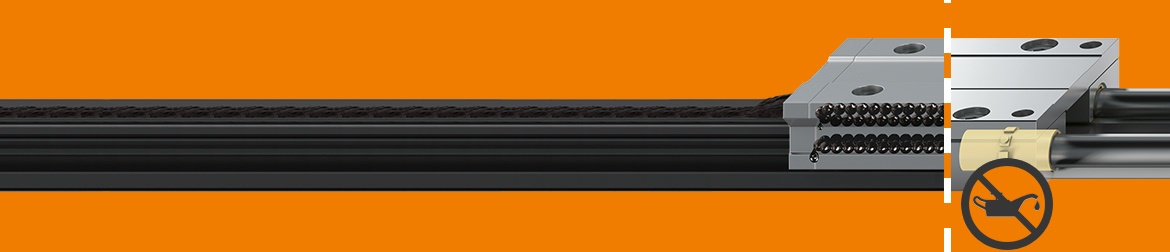

drylin® lineer kaymalı yataklar - makaralı yataklar için uygun maliyetli alternatif

Metal yerine plastik: Bilyalı yatak kılavuzlarını değiştirin ve yağlama gerektirmeyen drylin® lineer teknolojinin sunduğu kuru çalışmanın avantajlarından hemen kâr sağlayın

drylin® lineer yataklar işlevi bileşenler arasında düz bir hattaki ilgili hareketler ile belirlenen makinelerin ve ekipmanların parçalarının bakım ve yağlama gerektirmeden çalışmasına olanak sağlar. Yatak burçlarının özel dry-tech® yüksek performanslı plastikleri, makine elemanlarının bir mil veya profil kılavuzu boyunca sessizce çok az sürtünmeyle hareket ettirilebilmesini garanti eder. Döner elemanlı lineer çözümlere kıyasla edinme maliyetleri %40'a kadar daha düşüktür ve ek işletim maliyeti yoktur.

Lineer bilyeli yataklarda bir veya birkaç bilye sırası mili destekler. Düzgün şekilde çalışmaları için bilyeleri milin hareket yönünün aksi yönünde geri yönlendiren bir bilye yeniden dolaşım sistemine ihtiyaç duyarlar. Bilye yeniden dolaşım sistemi ve bilyeler üzerinde her bilye üzerindeki küçük bir nokta üzerine uygulanan yükten kaynaklı yüksek stres seviyesi, potansiyel zayıf noktalar ve gürültüyle sonuçlanan faktörlerdir. Bilye yeniden dolaşım sistemleri hemen hemen her kullanım alanında drylin® serisi igus® lineer yataklarla değiştirilebilir. Basit yapıları sayesinde drylin® lineer kaymalı yatakların arızaya yatkınlıkları çok düşüktür. Yağlama gerektirmeyen çalışma, makine parçalarının kirden, tozdan ve nemden uzak kalması anlamına gelir. drylin® lineer yatakların diğer bir avantajı, çok sessiz çalışmalarıdır.




Bir bakışta avantajlar

Bilyalı yatak kılavuzlara göre %40'a varan oranda daha düşük maliyetlidir

%100 yağlama ve bakım gerektirmez

Korozyona dayanıklıdır ve hijyeniktir

Aşınmaya dayanıklıdır

Kire, toza ve neme dayanıklıdır

Son derece sessiz çalışır

Minimum sipariş sınırı yoktur; minimum sipariş adedi yoktur

24 - 48 saat içinde kargoya verilir

Servis ömrü online hesaplanabilir

Online yapılandırılabilir

Avantajların ayrıntıları

Bilyalı yatak kılavuzlarından daha hafiftir

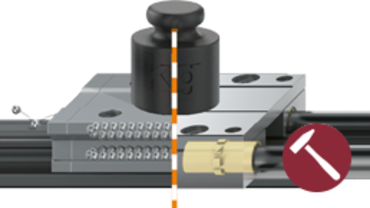

Yüksek performanslı polimerler drylin® lineer teknolojisini daha da güçlü kılar

Yüksek performanslı polimerlerden üretilen kayar elemanların kullanımı sayesinde drylin® lineer teknolojisi, yüksek mekanik yüklere maruz kaldığında bile özellikle aşınmaya dayanıklı ve sağlamdır.
Güçlü uygulama

Müşteri uygulaması:

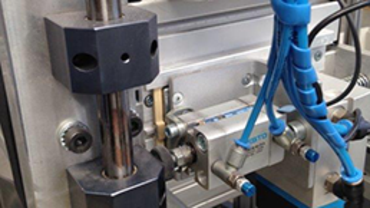

drylin® ile avantaj yakalama

Hassasiyet bir konu, güçlü lineer kılavuzlama başka bir konu Güçlü drylin® lineer sürücülerle NOVASPORT (yukarıda sağa bakınız) gereken hassaslıktan taviz vermeden aşırı koşullar için bir avantaj sağlar.
Dayanıklı

Daha fazlasını öğrenmek mi istiyorsunuz?

drylin® lineer yatak sistemleri çoğu kullanım koşullarına dayanıklıdır: kir, nem ve sıvılara, yüksek ve düşük sıcaklıklara, aşırı titreşimlere ve ağır şok ve darbelere dayanıklıdır.

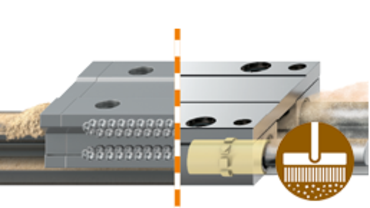

Kire dayanıklı

drylin® lineer teknolojisi – Önemli düzeyde kire maruz kalmaya rağmen uzun servis ömrü

Bilyalı yatak kılavuzlarının aksine drylin® lineer teknolojisi, kir ve tozun yapışmasını önleyen yüksek performanslı polimerlerden üretilen kayar elemanlar kullanır.
Güçlü uygulama

Müşteri uygulaması:

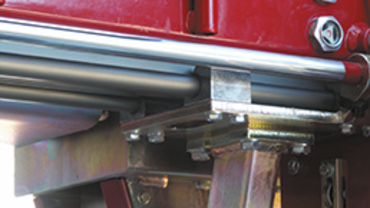

Kir ve tozdan kurtuldu

Serra Maschinenbau GmbH'nin mobil kereste makinesinin mükemmel çalışması, kolay işletilmesi ve her türlü hava koşulunda bakımının kolayca yapılabilmesi gerekiyor. drylin® lineer teknolojisi kire dayanıklıdır.
Kire dayanıklı

Daha fazlasını öğrenmek mi istiyorsunuz?

drylin® kum, talaş ve toz bulunan alanlarda bile kullanılabilir, çünkü bir kar pulluğunun işleyişine benzer şekilde plastik kayar eleman ile kılavuz arasındaki temas yüzeyi sayesinde yabancı maddeler yoldan dışarı atılır.

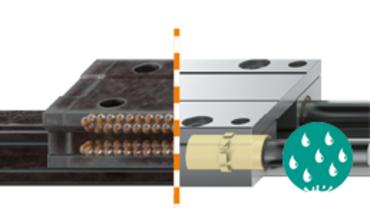

Korozyon oluşmaz

Korozyon oluşmaz, yağlama gerekmez – drylin® lineer teknolojisi

drylin® lineer kılavuzlar için kullanılan malzemeler, çeşitli ortamlara oldukça dayanıklıdır ve su altında kullanım için test edilmiştir.
Korozyon oluşmaz

Müşteri uygulaması:

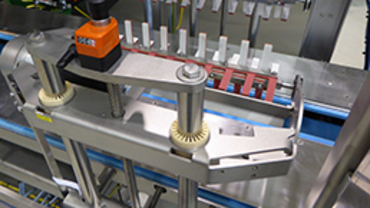

Etiketleme - pas olmadan

Özellikle gıda ve içecek sektöründe özel hijyen gereksinimlerinin karşılanması gerekir. Bu etiketleme makinesinde olduğu gibi makinelerin ve bileşenlerin korozyona maruz kalmaması gerekir.
Korozyon oluşmaz

Daha fazlasını öğrenmek mi istiyorsunuz?

Yüksek alaşım paslanmaz çeliğin (örn. 1.4571) yüksek performanslı bir polimerle (örn. iglidur® X) birlikte kullanımı, deniz suyuna temas ettiğinde bile dayanıklı olarak tanımlanabilir.

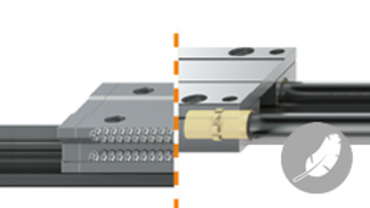

Bilyalı yatak kılavuzlarından daha hafiftir

drylin® lineer teknolojisi ile ağırlığı %75'e varan oranda azaltın

Klasik bilyalı yatak kılavuzları başlıca metalden yapılırken, drylin® lineer teknolojisi için hafif, yüksek performanslı polimerler kullanılır.
Hafif uygulama

Müşteri uygulaması:

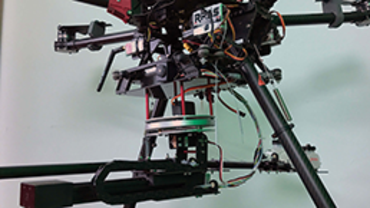

Drone - Hafif ve kolay yönlendirme

Bir drone için fiber karbondan üretilen bir drylin® kılavuz kullanıldı – Kılavuz gereken stabiliteye sahipken aynı zamanda dayanıklı ve son derece hafif.
Bilyalı yatak kılavuzlarından daha hafiftir

Daha fazlasını öğrenmek mi istiyorsunuz?

drylin® lineer yatak sistemleri, alçak kurulum boyutları ve düşük ağırlık için tasarlanmıştır. Plastikten üretilen kayar elemanların kullanımı, kolay taşıma için düşük kütle sağlar.

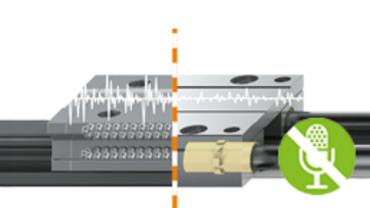

Bilyalı yatak kılavuzlarından daha sessiz

Polimer kayar elemanlar sayesinde dört kat daha sessiz

Kayar elemanlar sayesinde, yüksek performanslı polimerlerden üretilen drylin® ürünleri ortalama 20 dB ses çıkışına sahiptir ve metalden üretilen lineer yataklara kıyasla yaklaşık 4 kat daha sessizdir.
Düşük sesli uygulama

Müşteri uygulaması:

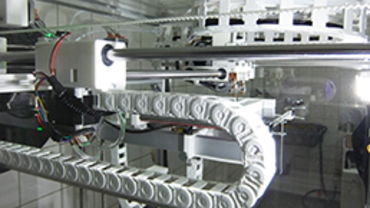

3D yazıcı - Düşük ses seviyesi çok önemli

Yazdırma sırasında yüksek ivmelenme ve hızlı lineer hareketler aşırı vibrasyon üretir. Kühling&Kühling'in 3D yazdırma sisteminin gereksinimleri olan düşük sesli, gürültü sönümleyici lineer teknoloji, drylin® ile tamamen karşılandı.
Düşük ses

Daha fazlasını öğrenmek mi istiyorsunuz?

drylin® lineer yatak sistemleri, çelik bilyalar üzerinde yuvarlanmak yerine plastik üzerinde kayar. Sonuç olarak önemli ölçüde daha az ses ve titreşim oluşur.

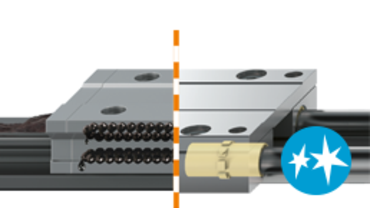

Temiz ve hijyenik

Son derece yüksek hijyen gereksinimleri için yağlama gerektirmeyen lineer teknoloji

Yağlama gerektirmeyen kayar elemanlar ve yüksek performanslı polimerlerden yapılan lineer yatak teknolojisi sayesinde drylin® lineer teknolojisi özellikle temiz ve hijyeniktir.

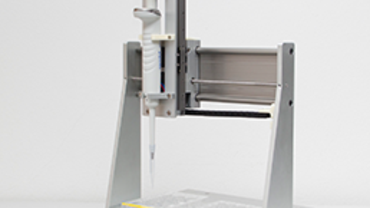

Temiz uygulama

Müşteri uygulaması:
Temiz pipetleme

İlaç, biyo, kimyasal ve medikal sektörlerindeki çok yüksek hijyen gereksinimlerini karşılayan temiz lineer kılavuz, cihazlarda yüksek hassasiyete de ihtiyaç duyan Ljubljana Üniversite'nin ihtiyaç duyduğu pipetleme cihazları için de çok önemli.
Temiz ve hijyenik

Daha fazlasını öğrenmek mi istiyorsunuz?

Tüm drylin® lineer yatak sistemleri, yağ veya gres gibi dışarıdan yağlama olmadan çalışır ve bu nedenle son derece temizdir. Temiz odalarda sıçrayan gres ve yağ buharı derdi tamamen ortadan kaldırılabilir.

Bilgi kontrolü: Kaymalı yataklar ve döner yatakların karşılaştırması


Özellikler
igus® kaymalı yatakların
karakteristik özellikleri
Döner yatakların
karakteristik özellikleri
igus® kaymalı yatakların
teknik verileri
Döner yatakların teknik verileriÖzellikle aşağıdaki sektörler
için geçerlidir:
Doğruluk oranı++++0,02 - 0,15 mm0,001 - 0,01 mmTakım tezgahları, CNC işleme, elektronik aksam üretimi
Hiç yağlama gerektirmez++++  Tıp, ambalajlama, gıda, temiz oda, tüketici ürünleri
Bakım gerektirmez++++  Sektörün çok farklı dalları için
Ağırlık avantajı++++Alüminyum yaklaşık 2,7 g/cm³
Polimer yaklaşık 1,5 g/cm³
Çelik yaklaşık 7,8 g/cm³İşleme, otomasyon, laboratuvar, boş zaman
Düşük yüklere son derece dinamik yanıt++++  Ambalajlama, işleme, otomasyon
Yüksek yüklere son derece dinamik yanıt++++  Ambalajlama, işleme, otomasyon
Strok uzunluğu değişimi+++++  Kamera teknolojisi, tekstil
Sürtünme katsayısı++++0,15 - 0,3 µ0,001 - 0,05 µManuel ayarlama, döner
Kire hassasiyet++++  Ambalajlama, taş, tekstil, kağıt, boyama ekipmanı
Gürültü sönümleme ¹+++++45-60 dB60-70 dBİlaç, laboratuvar, mobilya
Maliyet avantajı+++++  Sektörün çok farklı dalları için
Korozyona karşı koruma+++  Doldurma sistemleri, kimyasallar, gıda
Manyetizma++++Plastik, alüminyumÇelikİlaç, test aletleri
Kimyasallara dayanıklı++++1.4751 + iglidur® X1.4112İlaç, yiyecek, elektrokaplama, doldurma sistemleri
Modül uyumluluğu++++  Kalıp yapımı, montaj hattı otomasyonu
Titreşimsiz sessiz çalışma+++++  Kamera teknolojisi, inceleme, ilaç, 3D yazıcı
Kısa stroka uygunluk++++  Tekstil, işleme
Kolay montaj ve hızlı değiştirme++++  Kalıp yapımı, montaj hattı otomasyonu
Rijitlik++++  Takım tezgahları, CNC işleme, elektronik aksam üretimi
10 metreden uzun hareket mesafesi+++  Kamera, malzeme taşıma, lojistik
Sıcaklık direnci+++++250 °C'ye kadar Kimyasallar
Düzgün çalışma++++  Manuel ayar
Maksimum ivmelenme ²+++++50 m/sn.²15 m/sn.²Otomasyon, işleme
Maksimum hız ²++++30 m/s5 - 10 m/sn.Otomasyon, işleme

1) igus® laboratuvarında ölçülmüştür, 400 mm strok, manuel ayarlama
2) Düşük yüklere maruz kaldığında, 0,1 ila 5 kg arası kurulum boyutuna bağlı
Karakteristikler: +++ güçlü ++ ortalama + zayıf

Yataklarınızı hemen değiştirin!

Buradan değiştirme potansiyelini hesaplayabilir ve lineer yatakları tek tek yapılandırabilirsiniz

Uygulamanızı kolayca kontrol edin, beklenen servis ömrünü hesaplayın ve değiştirme potansiyelini belirleyin.
Lineer kılavuz numune kutusu

Lineer kılavuz numune kutusu

drylin® lineer yatağın uygulamanız için doğru çözüm olup olmadığından hala emin değil misiniz? Ücretsiz numune kutumuzu hemen isteyin.

Kişisel danışmanlık

Mevcut çözümünüze bir alternatif mi istiyorsunuz? Uygulamanızı görüşmek için tesisinizi ziyaret etmemizi mi istiyorsunuz? Bize ulaşın, talebinizi heyecanla bekliyoruz.
Test laboratuvarı: lineer kılavuzlar

Test edildi!

250 m²'lik test laboratuvarımızda her yıl yapılan 500'den fazla test, yağlama gerektirmeyen drylin® lineer çözümlerinin, çoğu uygulamada metal bilyalı yatak sistemlerinin yerini alabileceğini gösteriyor.
